本试卷共五道大题，34道小题，满分90分。考试时间90分钟。
一、单项选择题（下列各小题的四个选项中，只有一个选项符合题意。共30分，每小题2分）
1.下列能源中，属于可再生能源的是
A.煤炭 B.石油 C.核能 D.太阳能
2.图1所示的自然现象中，属于凝华的是

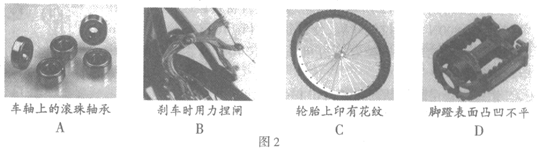

3.图2所示的有关自行车的实例中，主要为了减小摩擦的是
4.下列实例中，通过做功的方式改变物体内能的是
A.烧水时，水温逐渐升高 B. 两手相互摩擦，手的温度升高
C.冰块放入饮料中，饮料变得凉凉的 D. 阳光照在身上，身体感觉很温暖

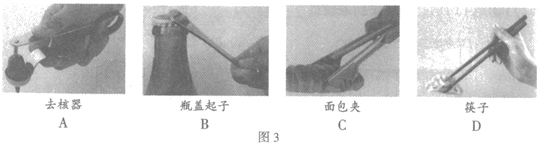

5.图3所示的厨房器具中，在使用时属于省力杠杆的是
6.鲁迅的《社戏》中有这样的描写：”淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了……”其中”连山……向船尾跑去了”所选的参照物是
A.船 B.河岸 C.水 D.山

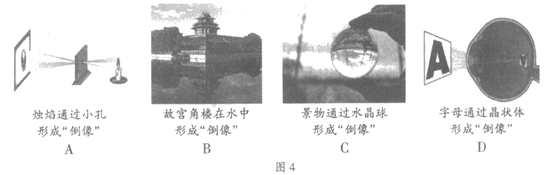

7.图4所示的光现象中，由于光的反射形成的是
8.下列有关声现象的说法中正确的是
A.一切发声的物体都在振动
B.声音可以在真空中传播
C.在公路两旁植树，可以有效防止噪声的产生
D.我们能分辨不同乐器发出的声音，是因为音调不同
9.下列说法中正确的是
A.重力的方向总是垂直于地面
B.只要物体不受力，就会保持匀速直线运动状态
C.手压缩弹簧时，手对弹簧的力大于弹簧对手的力
D.运动员跑步到达终点后，由于惯性不能马上停下来
10.图5所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A.小灯泡L变亮
B.电流表的示数变小
C.电压表的示数变大
D.滑动变阻器接入电路中的电阻变小

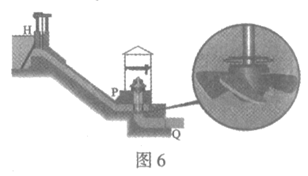

11.图6为水电站剖面图，拦河大坝中的水从H流出，经过P流向Q，水流推动叶轮转动使发电机发电。下列判断中正确的是
A.修筑拦河大坝是为了增加大坝中水的重力势能
B.水从H流到P的过程中，其动能减小
C.发电机将电能转化为机械能
D.水在H处的机械能等于Q处的机械能
12.小阳为了探究导体在磁场中产生感应电流的条件，如图7所示，在蹄形磁体的磁场中放置一根导线ab，导线ab与开关和电流表组成了闭合回路。下列操作中可以使电流表指针发生明显偏转的是
A.闭合开关即可
B.闭合开关后，使导线ab在磁场中向右运动
C.闭合开关后，使导线ab在磁场中竖直向上运动
D.闭合开关后，使磁体沿导线ab向前运动

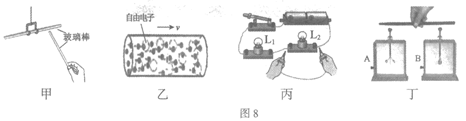

13.关于图8所示的四个情景，下列说法中正确的是
A.图甲中，用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B.图乙中，自由电子定向移动的方向为电流的方向
C.图丙中，开关闭合后，将导线接在L2两端时，L1发光，L2不发光
D.图丁中，用橡胶棒把验电器A和B连接起来， B的金属箔会张开
14.盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子。篮子里有剩饭、剩菜，再把一个吸水性好的纱布袋罩在篮子上，并使袋口的边缘浸入水里（图9所示），就做成了一个简易冰箱。把它放在通风的地方，即使经过一天时间，里面的饭菜也不会变质。下列关于简易冰箱制冷原理的分析中正确的是
①纱布有较好的吸水性，可以增大水的蒸发面积；
②放在通风的地方，可以加快水的蒸发；
③水蒸发时吸热，可以使食物的温度较低；
④提高盆中水的温度，可以加快水的蒸发。
A.①② B.②③ C.①②③ D.①②③④
15.在图10中，通过电阻R1的电流跟它两端电压的关系如图线甲所示，通过电阻R2的电流跟它两端电压的关系如图线乙所示。根据图像信息可判断下列说法中正确的是
A.电阻R2的阻值随电压的增大而减小
B.当R1和R2串联时，它们两端的电压一定不相等
C.R1和R2并联在电源电压为4V的电路中，总电流为0.5A
D.R1和R2串联在电源电压为9V的电路中，它们的总功率为4.5W
二、多项选择题（下列各小题的四个选项中，符合题意的选项均多于一个。共10分，每小题2 分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16.下列说法中正确的是
A.扩散现象表明分子在不停地做无规则运动
B.物体的温度越高，它含有的热量越多
C.沙漠的昼夜温差很大，主要是因为沙石的比热容较小
D.物体的温度降低，它的内能减小
17.下列说法中正确的是
A.光是一种电磁波
B.电源是消耗电能的装置
C.原子是由原子核和核外电子组成的
D.电磁波在真空中的传播速度为3×108m/s
18.如图11所示，箱子静止在水平地面上。一位同学沿水平方向将该箱子推动，箱子在水平推力作用下，在水平地面上做匀速直线运动。下列说法中正确的是
A.箱子静止时，箱子受到的重力和支持力是一对平衡力
B.箱子由静止变为运动的过程中，它受到的推力等于摩擦力
C.箱子在水平地面上做匀速直线运动时，它受到的合力为零
D.箱子必须持续受推力才能不停地向前运动，说明力是维持物体运动的原因
19.关于磁现象，下列说法中正确的是
A.地球是个大磁体，地磁北极在地理南极附近
B.磁场看不见、摸不到，不是真实存在的
C.导体周围一定存在着由它产生的磁场
D.磁感线可以形象地描述磁场的分布和方向
20.在建筑工地，用如图12所示的滑轮组把建筑材料运送到高处。在电动机用800N的力拉钢丝绳，使建筑材料在10s内匀速上升1m的过程中，滑轮组的机械效率为90% ，g取10N/kg。则下列说法中正确的是
A.钢丝绳自由端移动的速度为0.1m/s
B.电动机对钢丝绳做的功为2400J
C.建筑材料的质量为216kg
D.电动机对钢丝绳做功的功率为160W
三、实验解答题（共39分22、23、25、26题各2分，31题3分，21、24、29题各4分，27、30题各5分，28题6分）
21.（1）如图13所示，木块A的长度为________________________cm。
（2）如图14所示，电阻箱的示数是______________Ω。
22.如图15所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB。线段______________（选填”OA”或”AC”）表示力F的力臂。
23.下表是某同学在探究水沸腾时温度变化特点的实验中记录的数据。根据表中实验数据可得：在沸腾过程中，水的温度_____________（选填”升高”、”不变”或”先升高后不变”）。
时间/ min | 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
温度/℃ | 90 | 91 | 93 | 95 | 97 | 98 | 98 | 98 | 98 |

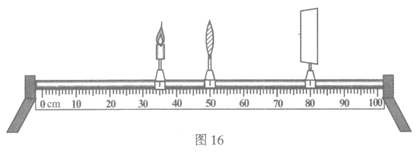

24.如图16所示，某同学在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏，直到在光屏上呈现烛焰清晰的像。此时该像是倒立_______（选填”放大”或”缩小”）的实像，_____（选填” 照相机”、”幻灯机”或”放大镜”）就是利用这个原理制作的。

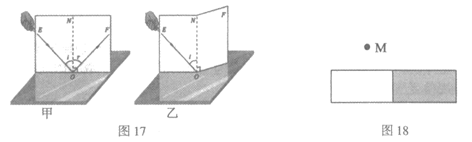

25.在研究光的反射规律时，小阳把一个平面镜放在水平桌面上，再把一张纸板ENF竖直立在平面镜上，纸板上的直线ON垂直于镜面，如图17甲所示，并完成下面的实验：
①使一束光贴着纸板EON沿某一个角度射到O点，经平面镜反射，在纸板NOF上能看到反射光（图17甲）。
②把纸板NOF向前折或向后折（图17乙），在纸板上不能看到反射光。
通过上述对比实验，可初步得出结论：反射光线、入射光线和法线_________。
26.如图18所示，在探究条形磁体外部磁场方向的实验中，为了知道在条形磁体附近M点的磁场方向，请你写出具体做法和判断方法：
27.小阳用托盘天平、量筒、细线测量一块实心合金材料的密度，实验过程如下：
（1）将天平放在水平台面上，把游码移到标尺的零刻线处。调节横梁右端的平衡螺母，使横梁在水平位置平衡。

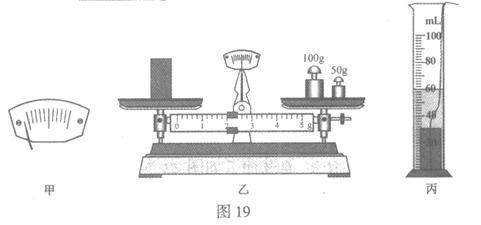

（2）将合金块放在天平的左盘中，天平的右盘中放上砝码，横梁静止时，指针指在分度盘中央刻度线的左侧，如图19甲所示。为使横梁在水平位置平衡，接下来的操作是：__________（选填选项前的字母）。
A. 将平衡螺母向左移动 B. 将平衡螺母向右移动
C. 右盘中增加适当的砝码 D. 右盘中减少适当的砝码
（3）正确操作使横梁在水平位置平衡后，右盘中砝码的质量和游码在标尺上的位置如图19乙所示，则该合金块的质量为__________g。
（4）将合金块浸没在盛有40ml水的量筒中，水面位置如图19丙所示，则该合金块的体积为_________cm3。
（5）该合金块的密度为__________g/cm3。

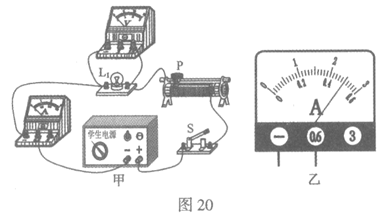

28.小阳用”伏安法”测量额定电压为6V的小灯泡L1的额定功率。他连接了如图20甲所示的实验电路，其中各元件均符合实验要求且完好无损。
（1）当开关试触时，出现的现象是：___________（选填选项前的字母）。
A.电流表的指针向左偏转 B.电压表的指针向左偏转
C.小灯泡L1的灯丝烧断 D.电流表指针超过量程偏转
（2）改正错误后，闭合开关，移动滑动变阻器的滑片P ，使电压表示数为6V ，此时电流表的示数如图20乙所示，则通过小灯泡L1的电流为__________ A，它的额定功率为__________W。
（3）保持小灯泡L1正常发光的电路状态。断开开关，把小灯泡L1换为标有”6V 0.7A”的小灯泡L2。闭合开关，小灯泡L2的实际功率将___________（选填”大于”、”等于”或”小于”）它的额定功率。

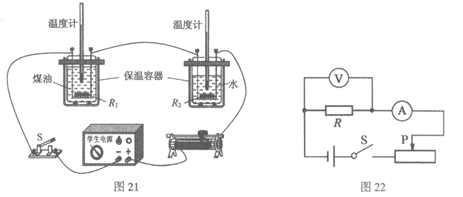

29.实验桌上有如下器材：符合实验要求的电源、滑动变阻器、开关各一个，导线若干，两个完全相同的保温容器。容器内分别装有质量相等的煤油和水、完全相同的温度计、阻值不变的加热电阻丝R1和R2。电路连接如图21所示。
（1）利用本装置比较水和煤油的吸热情况时，为了让水和煤油在相同时间内吸收的热量相同，应使R1__________R2（选填”=”或”≠”）。
（2）若要验证”电流产生的热量跟电阻的阻值大小有关”，则需要对本装置做出的改变有：①应使R1__________R2（选填”=”或”≠”）；②两容器内应分别装入__________。
30.小阳在探究电流与电阻的关系时猜想：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。为了验证猜想，他设计了如图22所示的电路图，并找来符合实验要求的电源、滑动变阻器、电流表、电压表、开关、阻值已知的多个电阻和导线若干。主要的实验步骤如下：
①按照电路图连接电路，将滑动变阻器阻值调到最大。
②闭合开关，移动滑动变阻器的滑片P到适当位置，使电压表示数为U，记录电阻的阻值R和电流表示数I。
③断开开关，更换阻值不同的电阻，保持滑动变阻器的滑片P的位置不变，闭合开关，记录电阻的阻值R和电流表示数I。
④仿照步骤③再做几次实验。
（1）小阳在探究过程中存在的问题：________。
（2）请你针对小阳探究过程中存在的问题，写出改正措施：________。
（3）画出实验数据记录表格。
31.如图23所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。请你利用该装置设计实验探究”液体压强与深度是否有关”，写出实验步骤及判断方法。（可画图辅助说明）
四、科普阅读题（共4分）
扬声器
电视机、音响、耳机中都有扬声器。每天我们都能听到扬声器发出的悠扬声音。扬声器俗称喇叭，是把电信号转换成声信号的一种装置。因采用不同的材质、技术和工作原理，扬声器可分为许多种类，常见的有动圈式扬声器、静电式扬声器、压电式扬声器等。那么，扬声器是怎样发出声音的呢？
图24是动圈式扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过电流时，线圈受到磁铁的作用而运动，由于通过线圈的电流是交变电流，它的大小和方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
武侠小说中有一种神功，叫”传音入密”，就是说话人可以将声音直接送到受话人的耳中，而在场的其他人无法听到。现在，具有这一神功的装置叫”超声波定向扬声器”。首先，把声音信号调制到超声波上，再通过超声波定向扬声器发出调制后的超声波。由于超声波在传播中，具有很强的方向性，它能使声音局限于某个区域，而其他区域则无法接收。载有声音信号的超声波到达指定区域，通过解调，使听者听到声音。在博物馆，我们可以把超声波定向扬声器安装在展品上方，只向感兴趣的参观者介绍相关信息，同时保持空间的整体安静，使其他参观者不受干扰。
纵观扬声器近150年的发展史，形态种类可谓百花齐放，成为音响世界里最灿烂的一片天地。
32.请根据上述材料，回答下面的问题：
（1）由图24中的”某一瞬间电流方向”可知，此时线圈的右端为_____________（选填”N”或”S”）极。
（2）下列实例中，其工作原理与动圈式扬声器工作原理相同的是______________。
A.电磁铁 B.电动机 C.发电机
（3）超声波在传播中，具有很强的_____________，因此可以实现声音的定向传递。
五、计算题（共7分，33题3分，34题4分）
33.图25所示的电路中，电源电压恒为3V，电阻R1的阻值为5Ω，闭合开关S，电流表示数为0.5A。求：
（1）电阻R2的阻值；
（2）干路中的总电流I；
（3）通电10s的时间内，电流通过电阻R2做的功W2。
34.如图26所示，重为1N、底面积为1×10-2m2、高为0.1m的柱形玻璃方杯放在水平桌面上，其中装有饮料，饮料的高为0.06m，密度为1.0×103kg/m3，g取10N/kg。求：
（1）方杯底部受到饮料的压强p1；
（2）方杯对水平桌面的压强p2；
（3）把一块质量为9g的冰放入饮料中（冰的密度为0.9×103kg/m3，不考虑冰块熔化）
①冰块在饮料中静止时受到的浮力F浮；
②冰块排开饮料的体积V排。
参考答案
一、单项选择题（共30分，每小题2分）
题号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
答案 | D | C | A | B | B | A | B | A | D | B | A | B | C | C | D |
二、多项选择题 （共10分，每小题2分）
题号 | 16 | 17 | 18 | 19 | 20 |
答案 | ACD | ACD | AC | AD | BC |
三、实验解答题（共39分）
21.（1）3.40 （3.4） （2分）
（2）2020 （2分）
22.OA （2分）
23.不变 （2分）
24.放大 幻灯机 （4分）
25.在同一平面内 （2分）
26.在M点处放一个小磁针，静止时，小磁针北极所指方向是M点的磁场方向（2分）
27.（2）C （1分）
（3）152 （4）20 （2分）
（5）7.6 （2分）
28.（1）A （2分）
（2）0.5 3 （2分）
（3）小于 （2分）
29.（1）= （1分）
（2）①≠ （1分）
②质量相等的煤油 （2分）
30.（1）步骤③中，保持滑动变阻器的滑片P位置不变 （1分）
（2）移动滑动变阻器的滑片P，使电压表示数不变 （2分）
（3）
R/Ω | ||||||
I/A |
（2分）
31.在容器的左右两部分中分别倒入深度不同的水，通过观察橡皮膜的形变判断液体压强是否与深度有关。（3分）
四、科普阅读题（共4分）
32.（1）S （2分）
（2）B （1分）
（3）方向性 （1分）
五、计算题（共7分）
33.解：
（1）电阻R2的阻值：
R2=U/I2=3V/0.5A= 6Ω （1分）
（2）通过电阻R1中的电流I1：
I1= U/R1 =3V/5Ω=0.6A
干路中的总电流I：
I=I1+I2=0.6A+0.5A=1.1A （1分）
（3）通电10s的时间内，电流通过电阻R2做的功W2：
W2= UI2t=3V×0.5A× 10s= 15J （1分）
34.解：
（1）方杯底部受到饮料的压强p1：
p1 =ρgh= 1.0×10kg/m3 ×10N/kg× 0.06m= 600Pa （1分）
（2）方杯对水平桌面的压力F：
F=G杯+p1S= 1N+ 600Pa×1× 10-2m2=7N
方杯对水平桌面的压强p2：
p2=F/S=7N/ （1×10-2m2）=700Pa （1分）
（3）①冰块在饮料中静止时受到的浮力F浮：
F浮=G=mg=9×10-3kg×10N/kg= 0.09N （1分）
②冰块排开饮料的体积V排：
V排=F浮/ρ饮g=0.09 N/（1.0×103kg/m3 ×10N/kg）=9×10-6m3 （1分）
（其他说法或解法正确均给分）
